默默无闻的龙工905h小型旋挖钻机
整体式运输不止省了运费
咱下了板车就投入劳动
态度绝对的好

已过了4年
虽伤痕累累
仍然马力十足
任劳任怨的啃着湖南山区的石头
牙好，胃口就好
继续 fighting！！！
中国龙工小型旋挖钻机905h在湖南怀化施工

引言：中小型旋挖钻机入岩一直有以下几个技术难点：1. 轴向加压力小；2. 自身重量轻；3. 岩石对设备本身冲击大。由于旋挖钻机轴向加压力的不足，很难实现高效的破碎岩石“跃进式破碎”的形式，主要有两方面的原因，第一、岩石是具有各向异性、不均质、不连续的组织物，且岩石位于地底深处，地质条件复杂；第二、就中小型旋挖钻机来说就是一个新的挑战，既要保证中小型钻机的机动和灵活性，又要保证自身的重量能够承受住岩石的反作用力，同时保证自己的安全和稳定性，这样对中小型的钻机似乎是一个挑战。钻机的设计，以及适当的施工工法，都对设计者们提出了一个新的要求。湖南中一惠龙的代理的中小型旋挖钻机lg905h在这个方面做出了重大的突破，在四川的工地中风化石灰岩上施工，孔直径φ900mm，成功入岩1000mm，岩石单轴抗压强度达到30mpa。所用时间是1.2小时。采用的是筒钻，利用截齿的研磨或者疲劳破坏，再配备合适的工法将岩芯完整取出。
入岩施工：2018年4月中一惠龙的lg905h旋挖钻机在湖南怀化施工，地质条件为中风化石灰岩，单轴抗压强度为30mpa，孔径φ900mm，要求入岩1000mm，所用的是筒钻加截齿，主要是利用筒钻中的截齿的自转和公转，对岩石进行磨削。如下图所示。

钻机的加压施工方式主要采用“恒定加压与点动想结合的方式”，恒定加压主要是产生静载，对岩石的磨削提供恒定的加压力，点动的加压主要形成对岩石的一定的冲击。由于岩石的软硬不均，转速会随着负载发生变化，造成钻进的过程中产生快慢交替的情况，亦对岩石造成一定的冲击作用，从而达到加速岩石的切削作用。

另外在钻进的过程中要不断产生加注清水，主要是起到润滑和对钻斗降温的作用，减少钻头因为发热导致的问题。

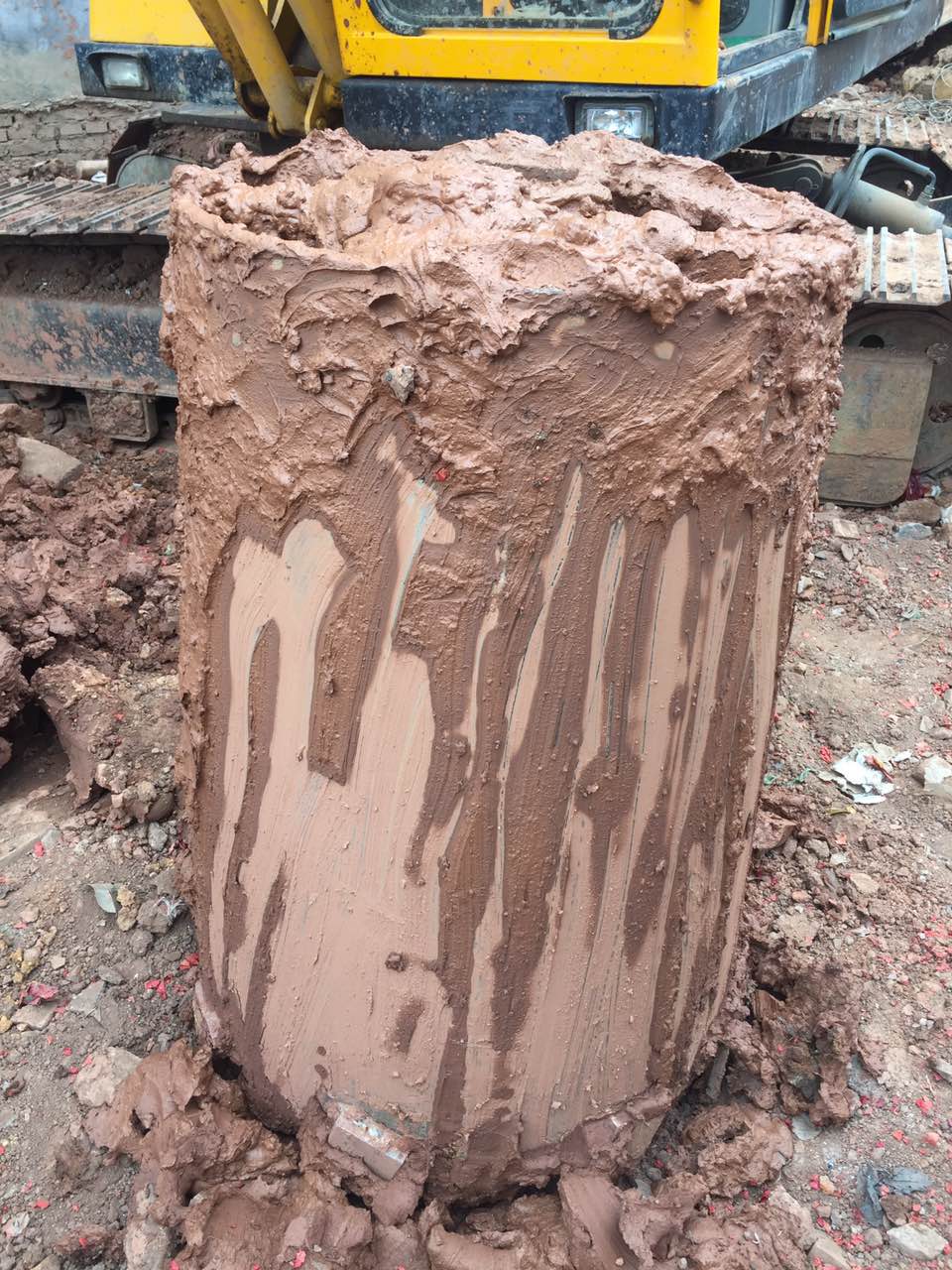

岩心的取出：当使用筒钻钻进达到规定的要求的时候，需要将岩石进行切断并取出。因为小钻机自身重量轻以及扭矩小，不能直接将岩石切断，这就需要专用的楔形钻斗，利用楔形加压的原理，成功将岩石折断。如下图所示，将楔块插入岩心与孔壁的缝隙中，再施加加压力（利用钻杆的冲击力），从而成功的将岩心折断。再利用筒钻将岩心取出。

岩石的入岩原理分析：lg905h旋挖钻机之所以能够入岩，主要是由于钻机本身设计严格遵守欧盟的en791安全设计标准，并充分考虑了钻机的稳定性，以及钻机的重量与钻机本身灵活性的配比，取得了最优的结果。

lg905h充分考虑岩石破碎机理的三个阶段：研磨破碎区段、疲劳破碎区段和跃进破碎区段。

1.  研磨破碎区段：在较小的轴压力作用下，钻斗与岩石接触所产生的接触压力显著小于岩石的极限强度或者压入硬度，破碎是靠摩擦切削，次阶段的破碎颗粒小，钻头有一定的磨损。

2.  疲劳破碎区段：当压力载荷增加到一定的值，仍未达到岩石的极限强度或者压入硬度时，旋转钻头多次与岩石冲击接触，使得岩石的产生微裂纹，微裂纹越多，岩石的强度就降低的多，当岩石的强度降低到一定的程度时，经过钻头多次冲击的岩石便会形成大颗粒的岩石碎屑，从而形成疲劳破碎。

3.  跃进破碎区段：在足够的轴压力作用下，钻头与岩石所产生的接触压力大于或者等于岩石的极限强度或者压入硬度时，则岩石产生跃进破碎。跃进破碎的颗粒比较大。

     lg905h入岩的岩石破碎机理，就是利用研磨破碎区段和疲劳破碎区段。解决了中小旋挖钻机的自身重量轻，提供的轴压小的问题，在加压与动力头转速上取得合理的值，同时又能保持住中小钻机的机动灵活的优势。在取出岩心的问题上采用合理的工法，以及合适的工具，成功将完整的岩心取出。

结论：

1.   利用岩石的破碎机理，调整旋挖钻机的设计，配备合适的钻具，使得旋挖钻机入岩是完全可行的，并在实践中得到充分的论证。解决了中小型旋挖钻机不能入岩的问题。

2.   在岩石上钻孔，必须配备合适的钻具，尤其是取出岩心这个问题上，必须配备合适的工具，因此在钻机工具的研究也是必不可少的，并将是我们今后旋挖钻机入岩的研究的一个大的方向。

3.   旋挖钻机的工法研究更加必不可少的，比如合理分配加压力与转速的关系，入岩时候加注清水对钻具进行降温以及增加润滑。

4.   对中小型旋挖钻机尤为重要的是由于自身重量的限制，在保证稳定性的情况下，合理分配钻杆、钻具、桅杆与钻机总重量的比例关系，同时又能发挥中小旋挖钻机的灵活耗油低的特点。
